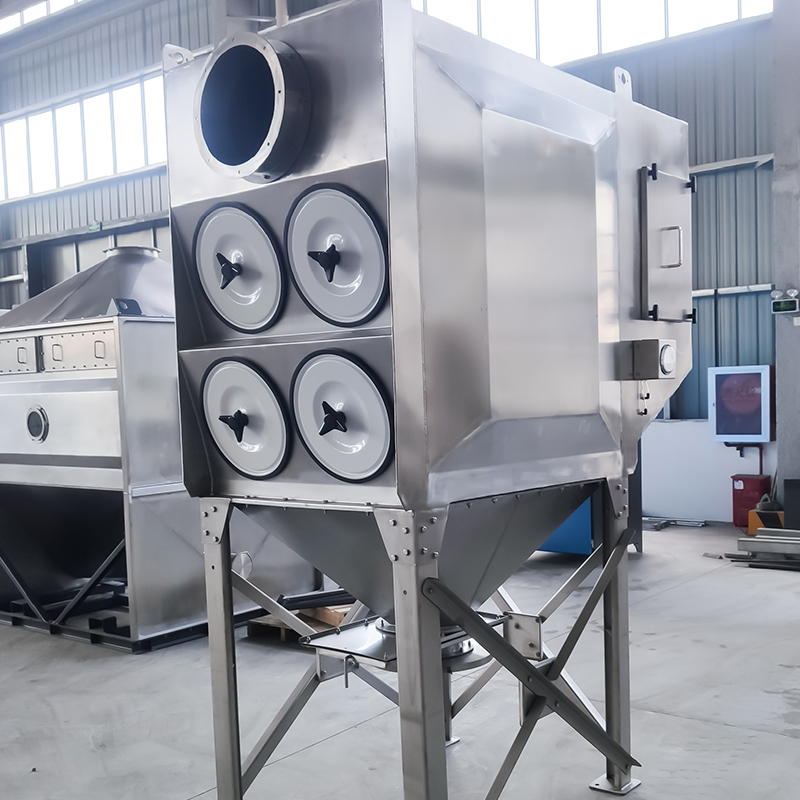

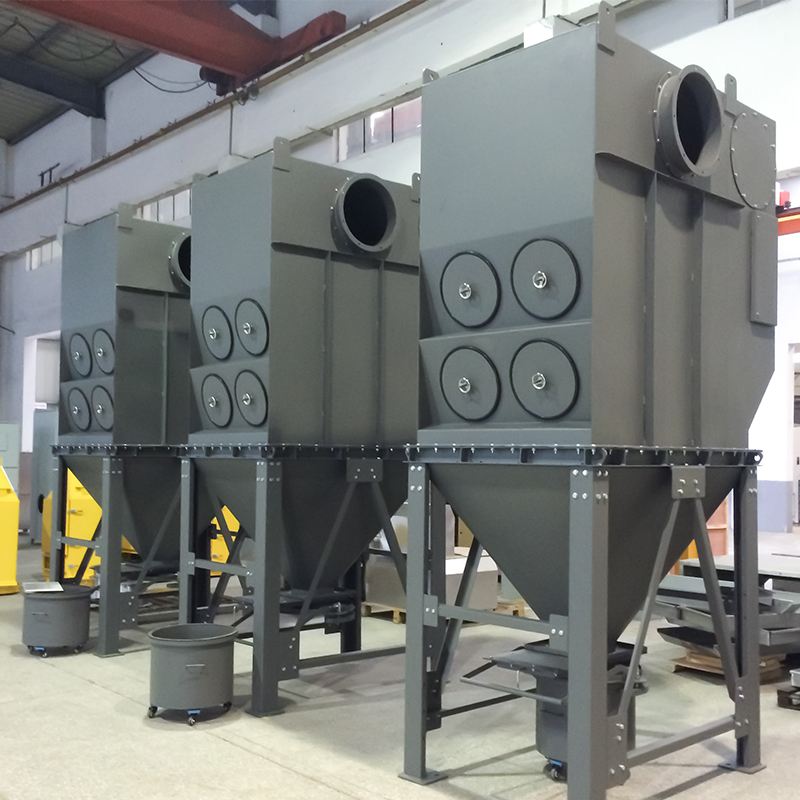

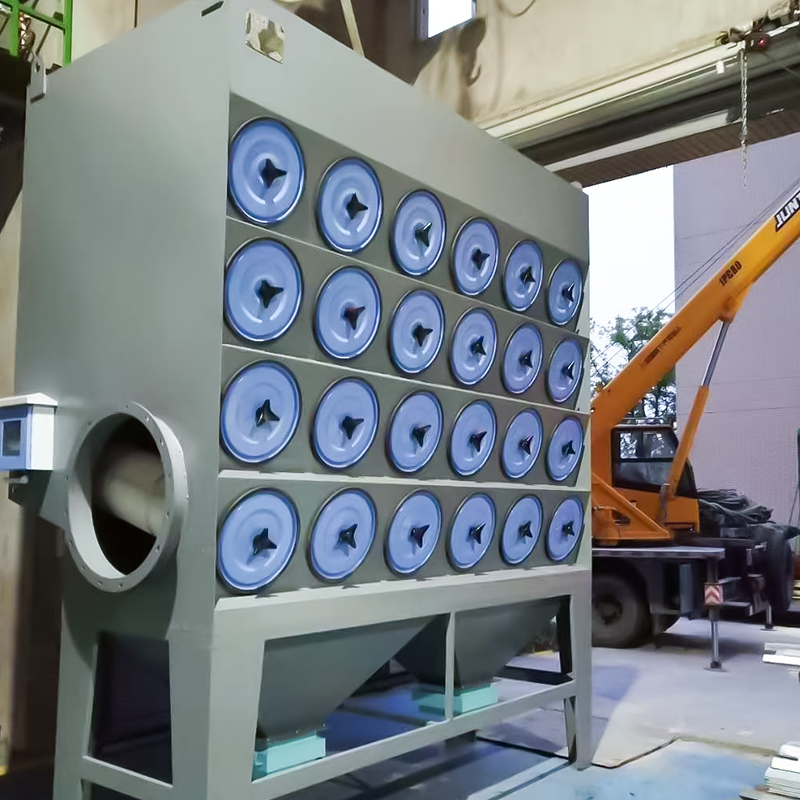

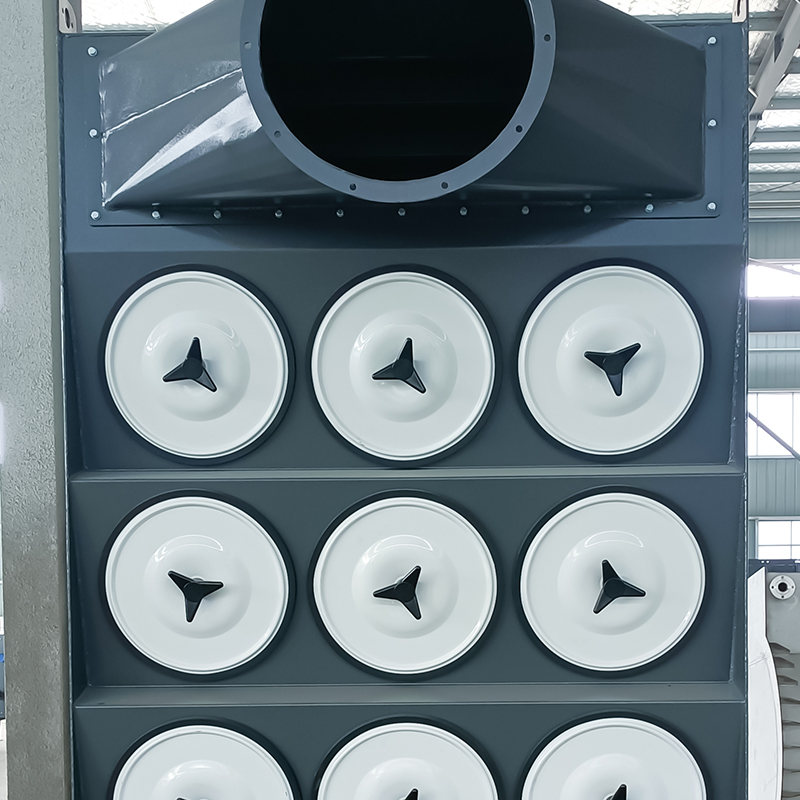

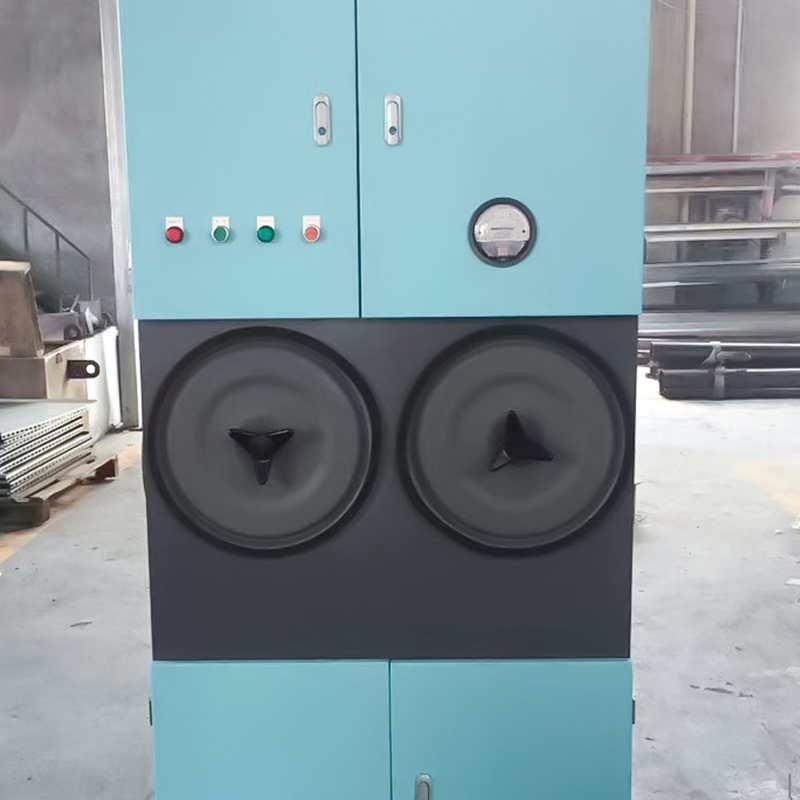

Patronen-Staubsammler

Technische Daten des eigenständigen Kartuschen-Staubsammlers

Berechnungsformeln für Schlüsseltechnologien von Patronenstaubabscheidern

1. Filtrationsgeschwindigkeit (v)

Die Filtrationsgeschwindigkeit ist das Gasvolumen, das pro Zeiteinheit durch die effektive Filtrationsfläche einer Filterpatrone strömt, und ist ein zentraler Designparameter:
v = \frac{Q}{60 \times A}

- v: Filtrationsgeschwindigkeit (m/min), typischerweise basierend auf den Staubeigenschaften ausgewählt (z. B. 1,0–2,0 m/min für trockenen, nicht klebrigen Staub, 0,5–1,0 m/min für klebrigen Staub);
- Q: Prozessluftmenge (m³/h);
- A: Gesamte effektive Filterfläche (m²).

2. Gesamte effektive Filterfläche (A)

A = n \times A_1

- n: Anzahl Filterpatronen;
- A_1: Effektive Filterfläche einer einzelnen Filterpatrone (m²), berechnet aus den Patronenabmessungen: A_1 = \pi \times D \times L (D ist der Patronendurchmesser, m; L ist die Patronenlänge, m).

3. Anzahl der Filterpatronen (n)

Abgeleitet aus Luftvolumen und Filtrationsgeschwindigkeit:
n = \frac{Q}{60 \times v \times A_1}

4. Gerätewiderstand (ΔP)

Der Gesamtwiderstand eines Patronenstaubabscheiders setzt sich aus dem Widerstand des Filtermediums selbst und dem Widerstand der Staubschicht zusammen. Die empirische Formel (geschätzt) lautet:
\Updelta P = \Updelta P_0 \Updelta P_d

- \Delta P_0: Widerstand der sauberen Filterpatrone (Pa), typischerweise 100–200 Pa;
- \Delta P_d: Staubschichtwiderstand (Pa), der mit der Staubschichtdicke und der Filtrationsgeschwindigkeit zusammenhängt. Während des Betriebs wird der Gesamtwiderstand im Allgemeinen zwischen 1000 und 1500 Pa geregelt.

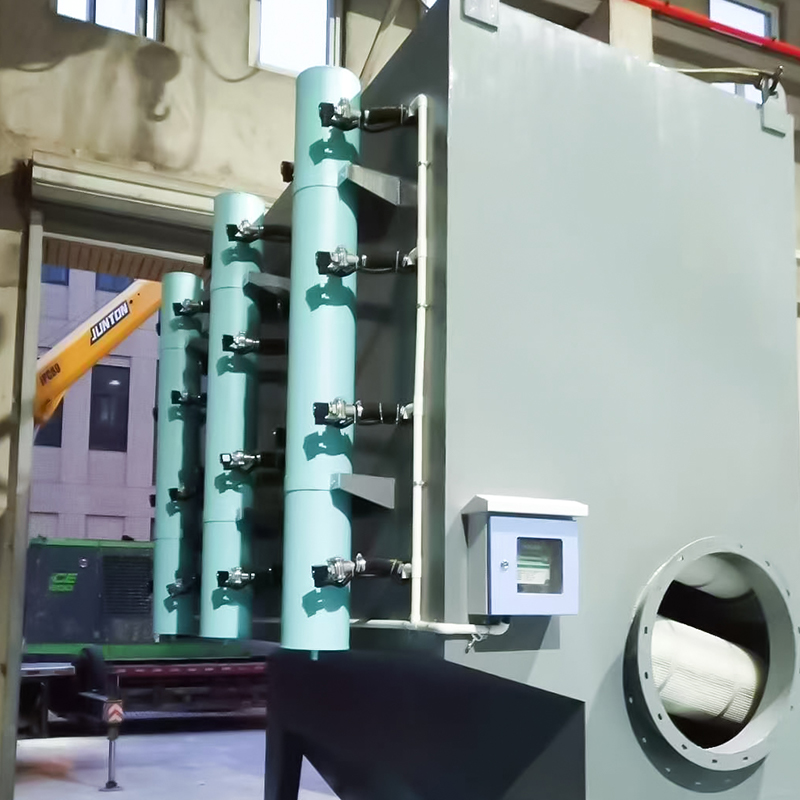

5. Impulsinjektionsparameter (für Impulsreinigungsmodelle)

- Einspritzdruck: Typischerweise 0,4–0,6 MPa (Druckluft);
- Injektionszeit: 0,1–0,2 Sekunden pro Filterkartusche;
- Injektionszyklus: Abhängig von der Widerstandseinstellung, typischerweise 30–120 Sekunden (automatisch einstellbar über einen Differenzdruckregler).

Die obige Formel sollte basierend auf den tatsächlichen Betriebsbedingungen (wie Staubkonzentration, Partikelgröße und Temperatur) angepasst werden, um einen effizienten und stabilen Gerätebetrieb zu gewährleisten.
