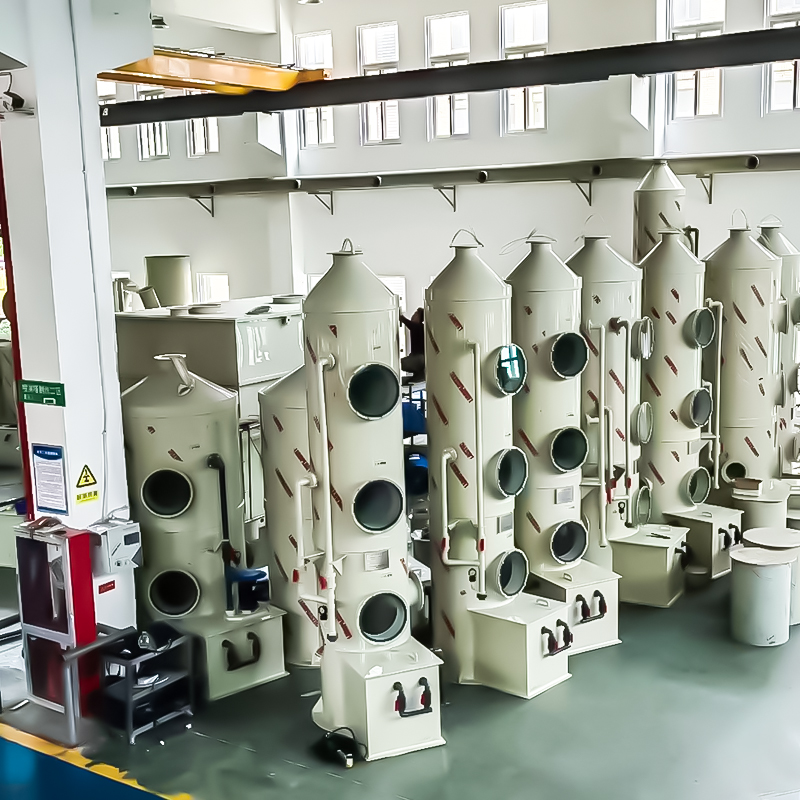

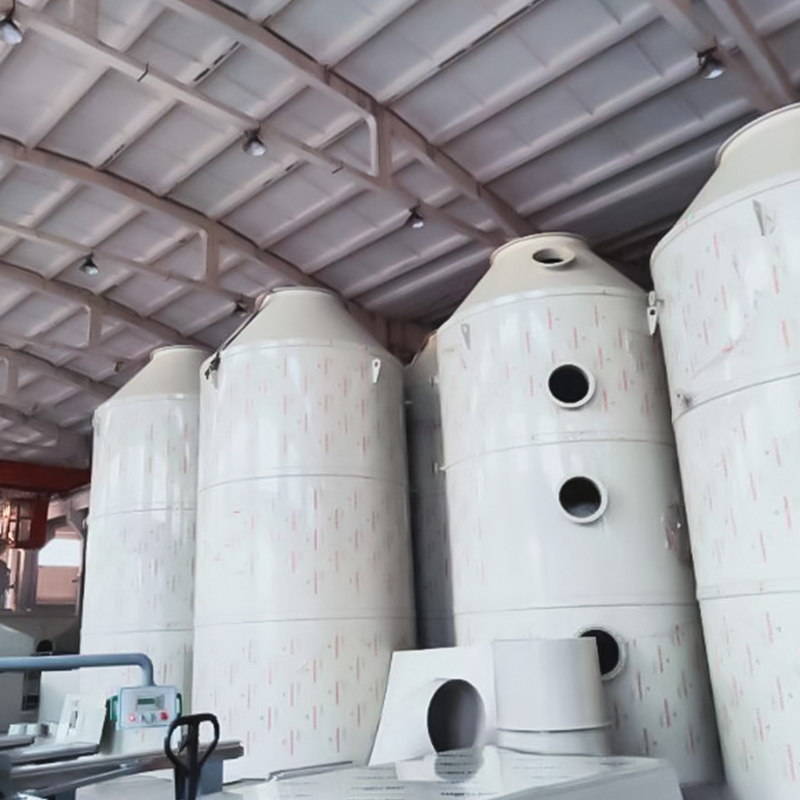

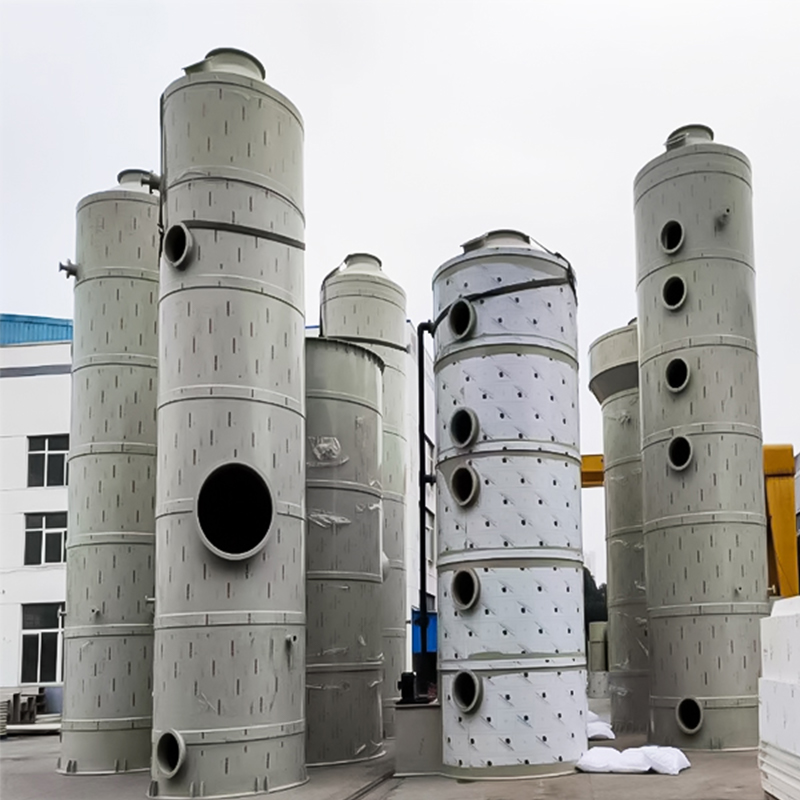

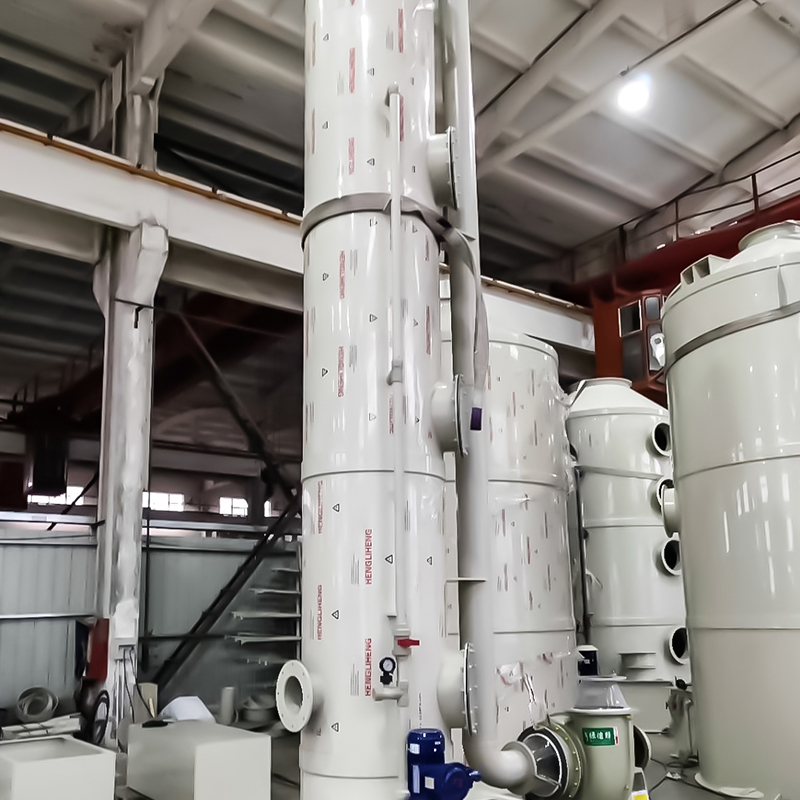

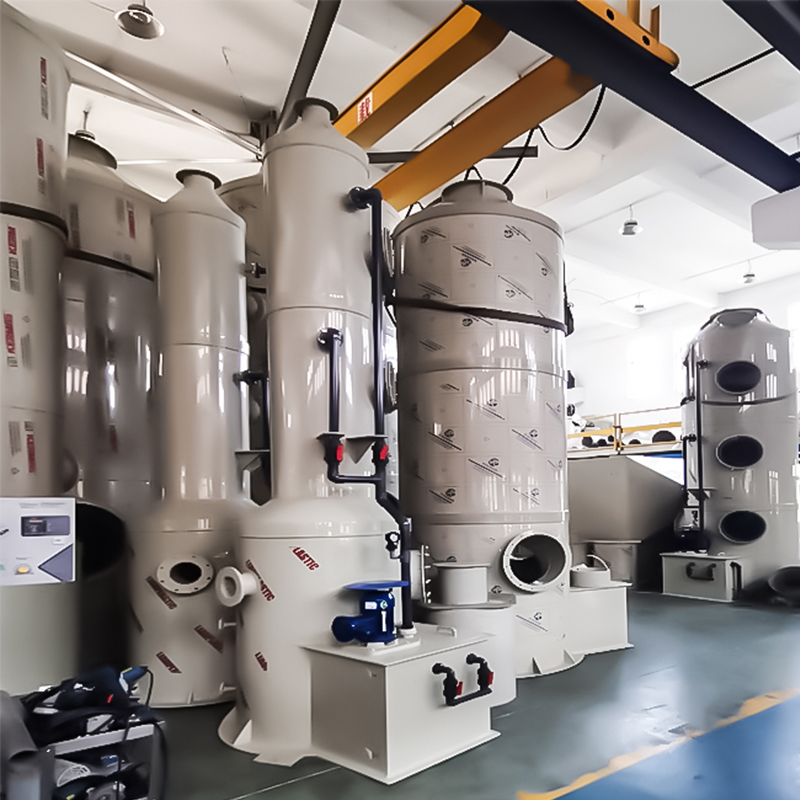

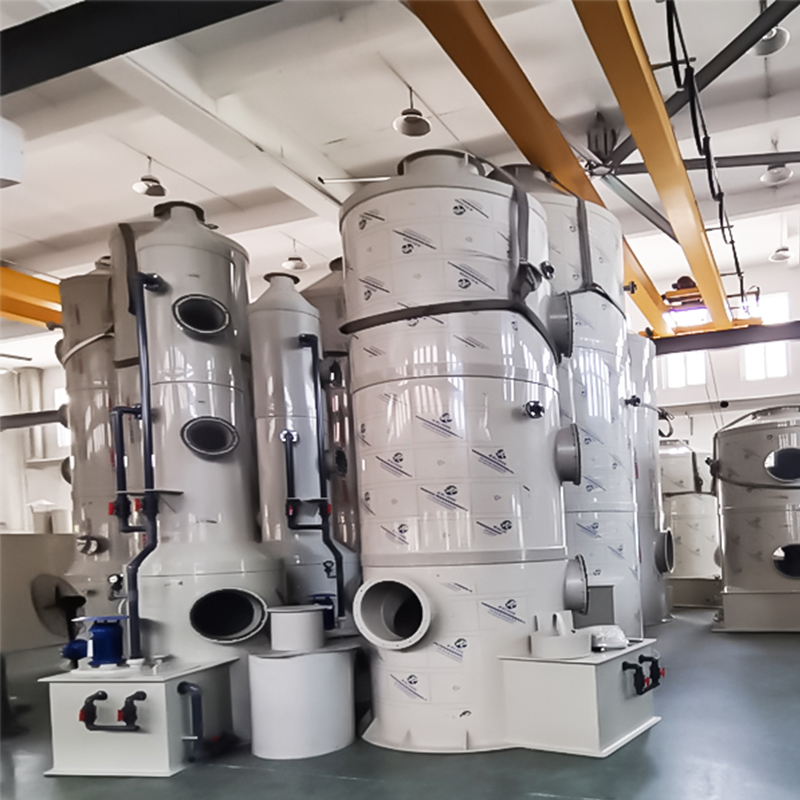

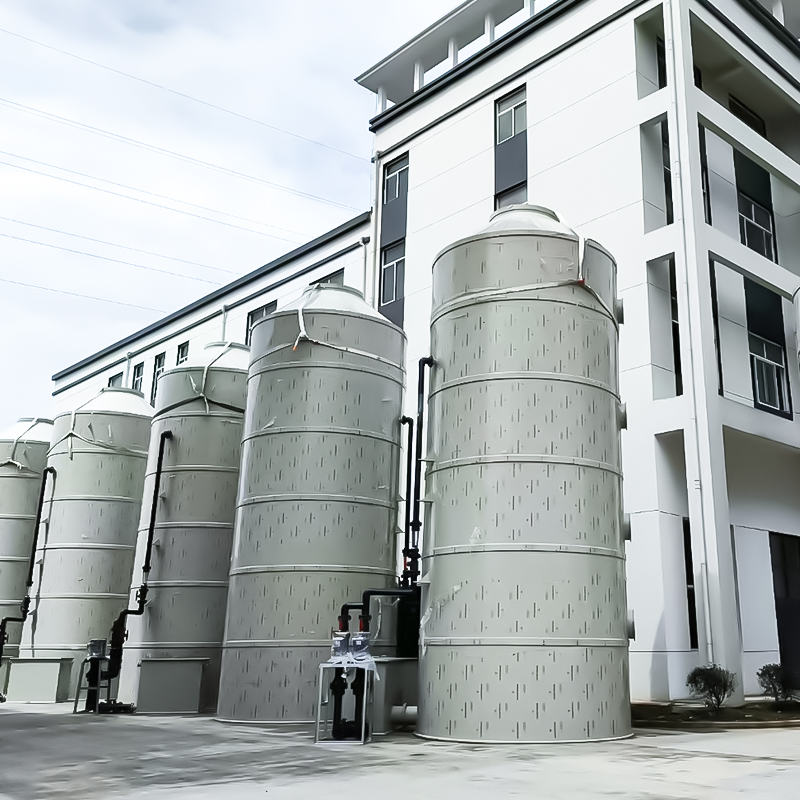

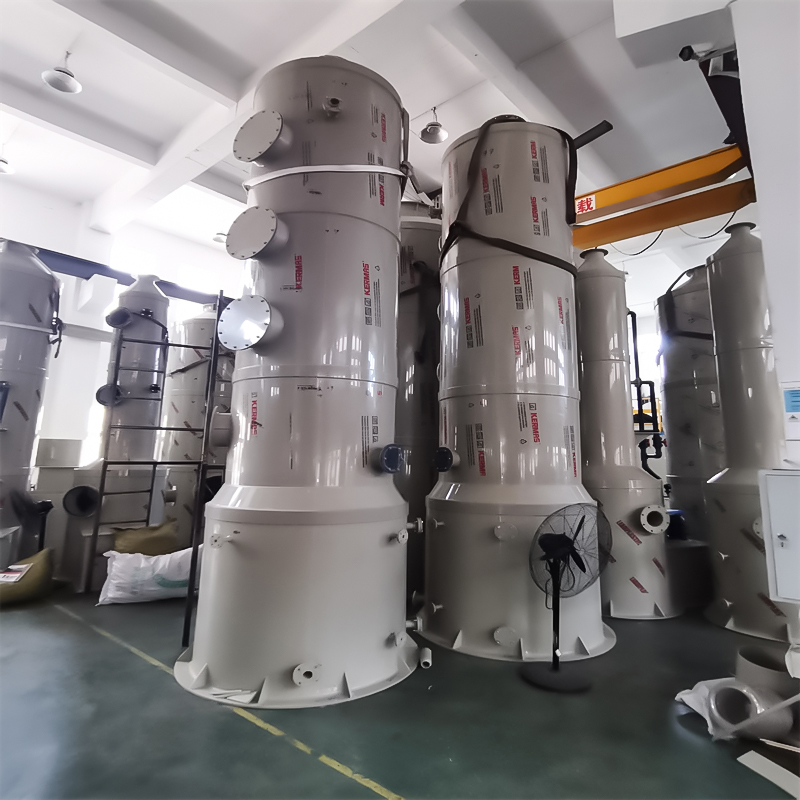

PP-Waschturm

Ein PP-Wäscher (auch PP-Wasserwäscher genannt) ist eine Abgasreinigungsvorrichtung, die hauptsächlich aus Polypropylen (PP) besteht. Es wird hauptsächlich zur Behandlung von Staub, sauren und alkalischen Gasen sowie organischen Abgasen in Industrieabgasen eingesetzt. Sein Funktionsprinzip und seine Struktur sind wie folgt:

I. Funktionsprinzip
Der PP-Wäscher arbeitet nach dem Prinzip der Gas-Flüssigkeits-Kontaktabsorption und reinigt Abgase durch eine physikalische oder chemische Reaktion zwischen einer Flüssigkeit (Absorptionsmittel) und Schadstoffen im Abgas. Der spezifische Prozess ist wie folgt:

1. Abgaseinlass: Mit Schadstoffen beladenes Abgas tritt durch den unteren Lufteinlass in den Turm ein, angetrieben von einem Ventilator, und strömt entlang der internen Kanäle des Turms nach oben.

2. Absorbierendes Sprühen: Das Sprühsystem an der Spitze des Turms (bestehend aus einer Wasserpumpe, Rohrleitungen und Düsen) setzt das Absorbens unter Druck (ausgewählt basierend auf den Eigenschaften des Schadstoffs, z. B. sauberes Wasser, alkalische Lösung oder saure Lösung). Das unter Druck stehende Absorptionsmittel wird dann durch die Düsen in feine Tröpfchen zerstäubt und gleichmäßig nach unten gesprüht, wodurch ein „Flüssigkeitsvorhang“ entsteht. 3. Gas-Flüssigkeits-Kontaktreaktion: Aufsteigendes Abgas kommt vollständig mit den absteigenden zerstäubten Tröpfchen in Kontakt, was zu einer Reinigung führt.
- Physikalische Reaktion: Staubpartikel werden von den Tröpfchen adsorbiert und setzen sich mit der Flüssigkeit ab; wasserlösliche Gase (z. B. Ammoniak) werden direkt absorbiert.
- Chemische Reaktion: Saure und alkalische Gase werden durch ihre entsprechenden Absorptionsmittel neutralisiert (z. B. Schwefeldioxid, das mit Natronlauge unter Bildung von Salz reagiert).
4. Gas-Flüssigkeits-Trennung: Das gereinigte Gas steigt zur Spitze des Turms, wo es durch einen Demister (z. B. eine Prallplatte oder ein Netz) strömt, um mitgerissene Tröpfchen zu entfernen und so eine Sekundärkontamination zu verhindern. Die Ableitung erfolgt schließlich wie gewohnt über den Auslass.
5. Abfallflüssigkeitsbehandlung: Die Abfallflüssigkeit, die Schadstoffe absorbiert hat, wird in einem Sumpf am Boden des Turms gesammelt und kann recycelt (unter Zugabe von Absorptionsmittel) oder nach der Behandlung entsorgt werden.

II. Strukturbeschreibung
Der PP-Wäscher besteht überwiegend aus PP (säure- und laugenbeständig, leicht) und besteht aus folgenden Komponenten:

1. Turmkörper: Ein zylindrischer oder quadratischer, versiegelter Behälter, der als Kernraum für die Reaktion zwischen Abgas und Absorptionsmittel dient. Es ist typischerweise mit einer Packungsschicht (z. B. Pall-Ringen, Hohlkugeln oder Raschig-Ringen) ausgestattet, um die Gas-Flüssigkeits-Kontaktfläche zu vergrößern.

2. Lufteinlass und -auslass: Der Lufteinlass befindet sich am Boden des Turmkörpers und ist mit der Abgasleitung verbunden. Der Luftauslass befindet sich oben am Turm und ist mit dem Abgasrohr verbunden.

3. Sprühsystem: Dazu gehören eine Umwälzpumpe, Sprührohre und Zerstäuberdüsen (z. B. Spiraldüsen und Fächerdüsen), die für die gleichmäßige Verteilung des Absorptionsmittels verantwortlich sind.

4. Packungsschicht: Diese Schicht befindet sich in der Mitte des Turmkörpers und besteht aus inerten Füllstoffen, die die Kontaktzeit zwischen Gas und Flüssigkeit verlängern und die Reinigungseffizienz verbessern.

5. Demister: Oben im Turm vor dem Luftauslass installiert, trennt er Flüssigkeitströpfchen vom Gas, um Verluste und Umweltverschmutzung zu verhindern. 6. Flüssigkeitssammeltank: Befindet sich am Boden des Turms, sammelt nach dem Sprühen überschüssige Flüssigkeit und ist normalerweise mit einer Füllstandsanzeige und einem Ablassauslass ausgestattet.
7. Zirkulationsrohr und Ventil: Verbindet den Flüssigkeitssammeltank mit dem Sprühsystem und ermöglicht so die Wiederverwertung des Absorptionsmittels. Einige Systeme verfügen auch über einen Reagenzzugabeanschluss.

Der PP-Wäscher hat einen einfachen Aufbau und ist leicht zu bedienen, wodurch er sich für die Behandlung von Abgasen niedriger und mittlerer Konzentration in Industrien wie der chemischen Verarbeitung, Galvanisierung, Druck- und Färberei sowie Beschichtung eignet.
