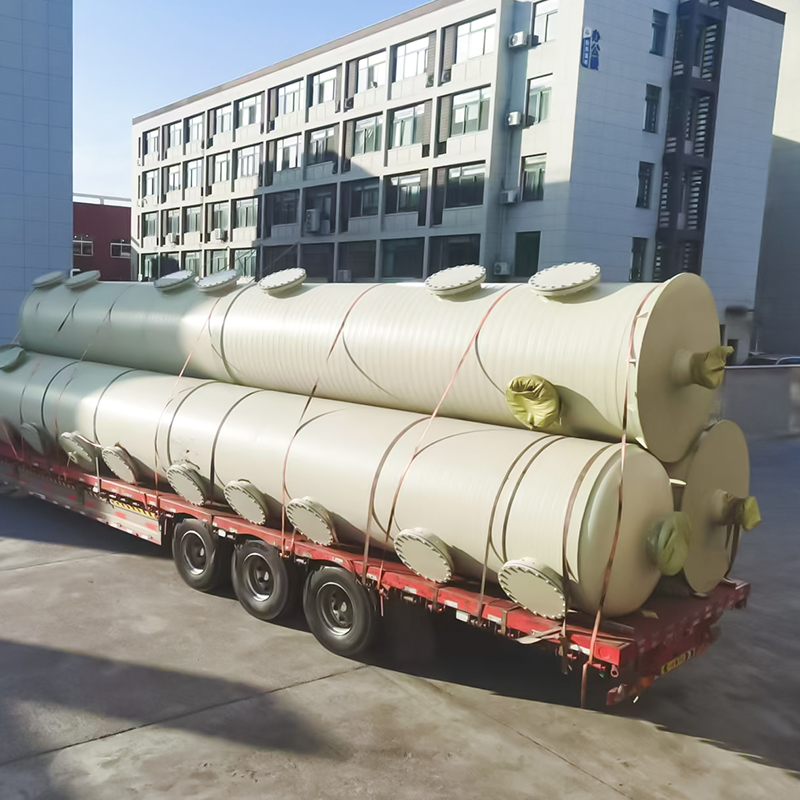

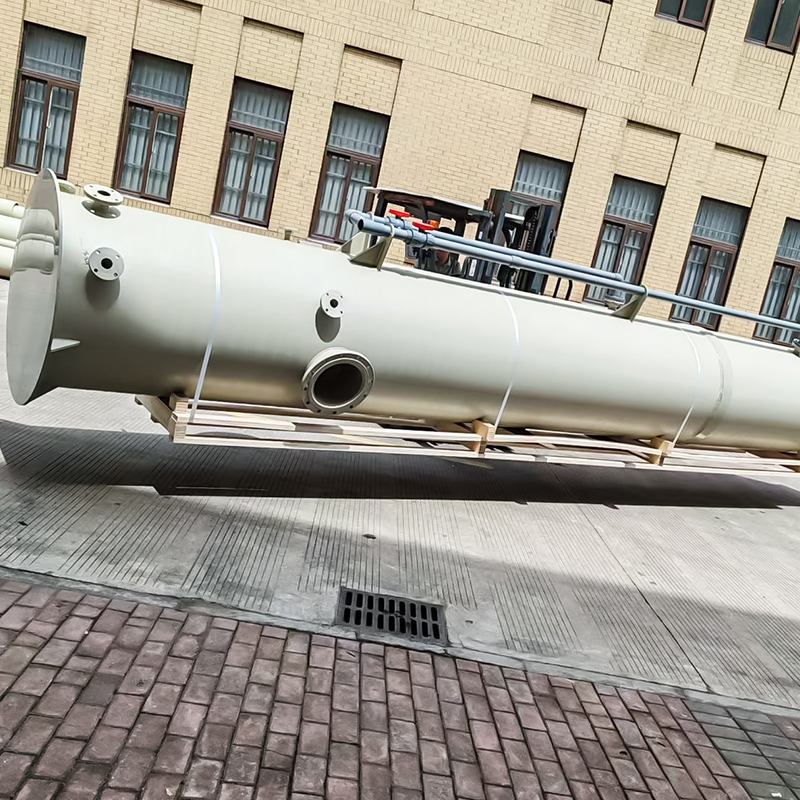

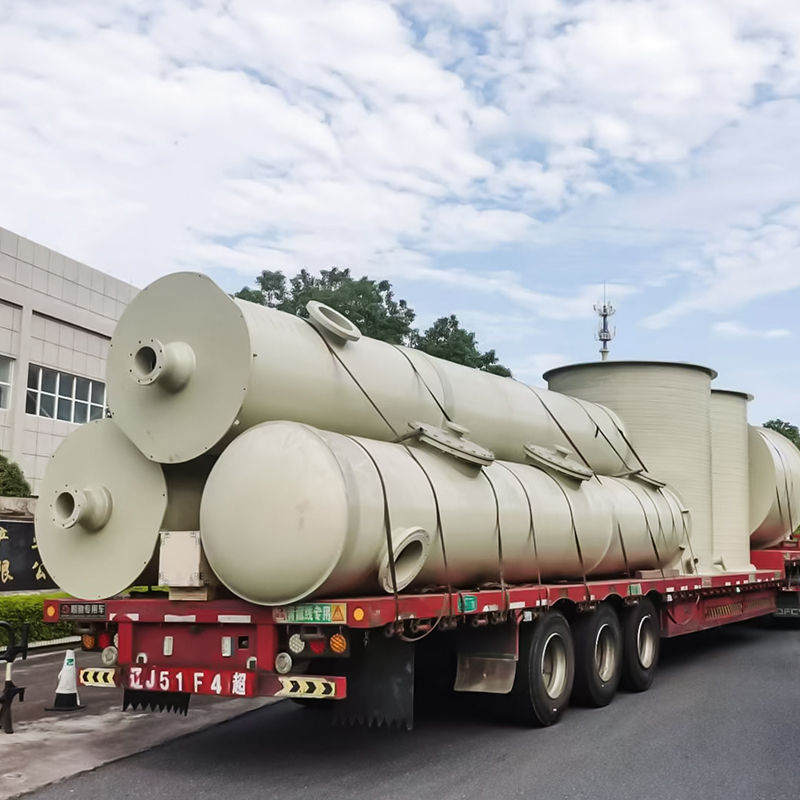

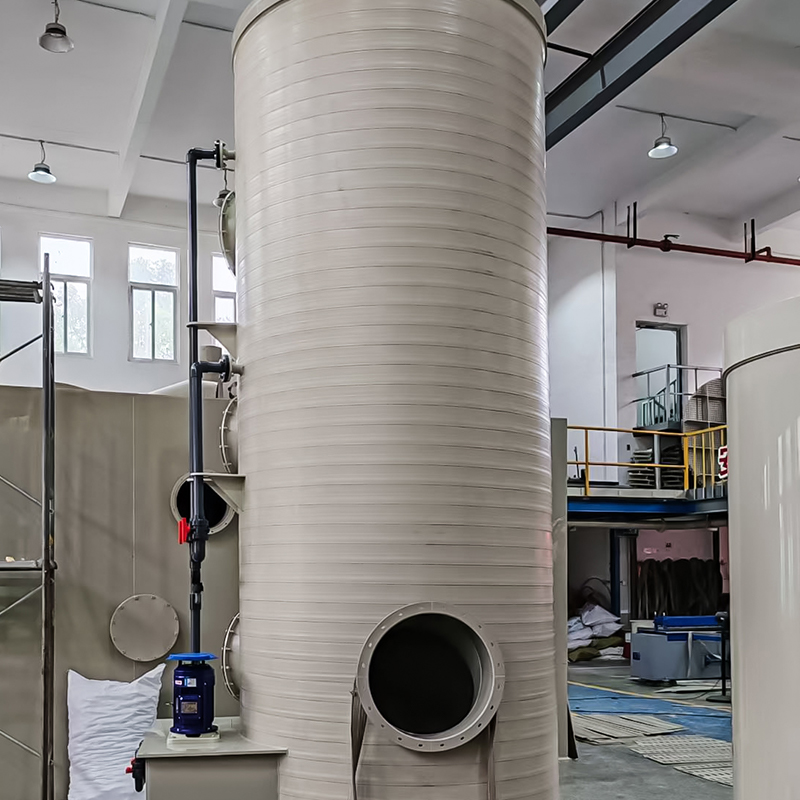

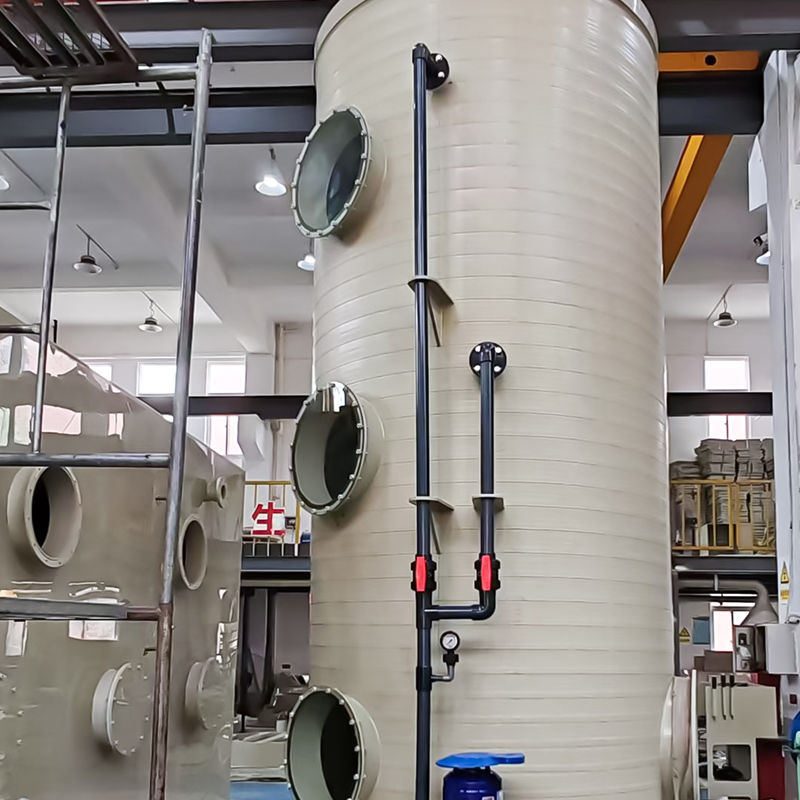

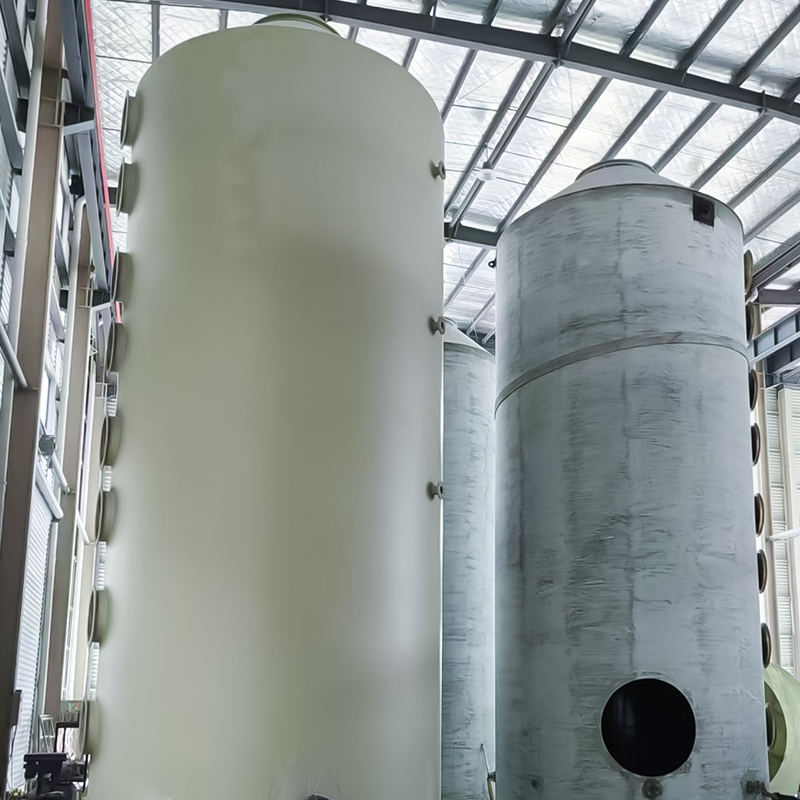

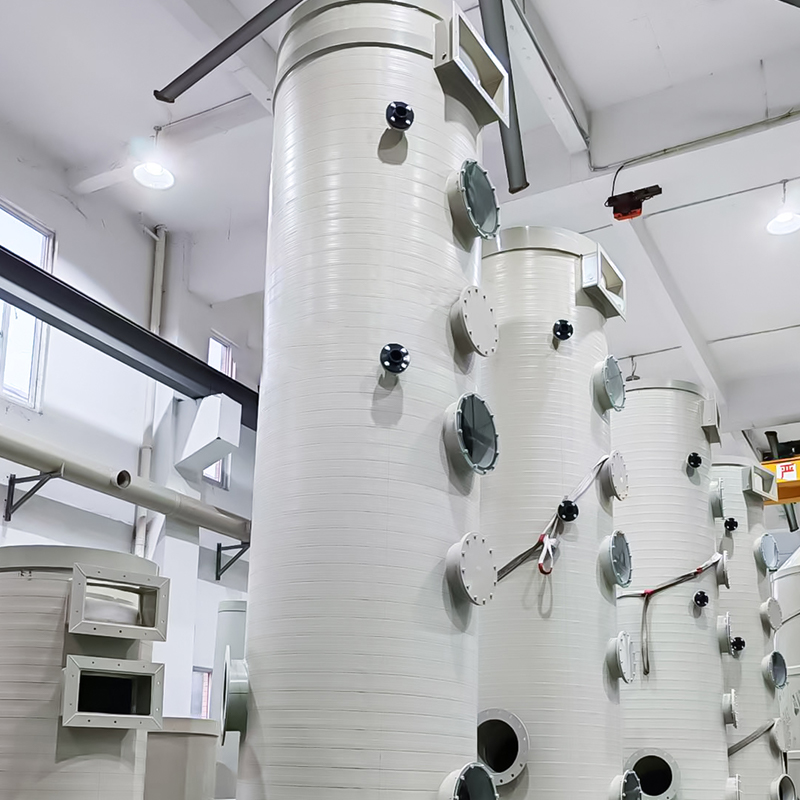

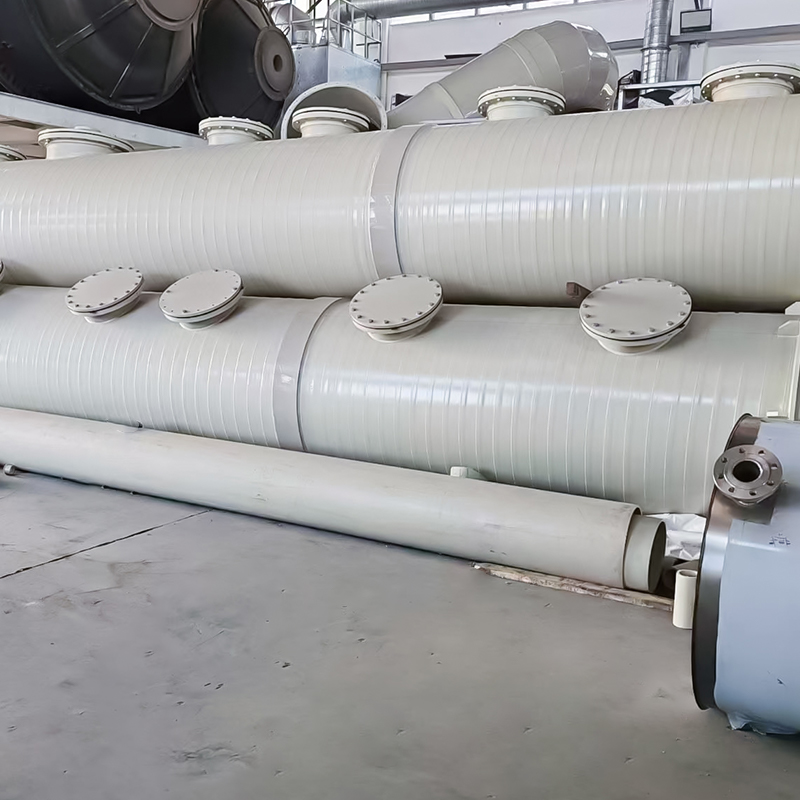

PPH-Wickelsprühturm

The PPH spiral wound spray tower is a common wet-type waste gas treatment equipment. Sein grundlegendes Funktionsprinzip ist wie folgt:

I. Arbeitsprozess
1. Waste Gas Intake: Acidic (alkaline) waste gas is introduced into the tower base via a fan through an air duct.
2. Gas-Flüssigkeits-Gegenstromkontakt: Das Abgas strömt nach oben durch die Packungsschicht, wo es mit dem Absorptionsmittel (z. B. Alkali oder Säure) in Kontakt kommt, das von der Oberseite des Turms versprüht wird.
3. Absorption und Neutralisation: Schädliche Bestandteile im Abgas (wie HCl, NH₃, SO₂ usw.) werden durch physikalische Absorption oder chemische Reaktionen mit dem Absorbens entfernt oder in unschädliche Stoffe umgewandelt.
4. Entfeuchtung und Entwässerung: Das gereinigte Gas strömt durch eine Entfeuchtungsschicht (z. B. einen Drahtgeflecht-Demister oder eine Leitwand) an der Spitze des Turms, um Feuchtigkeit zu entfernen, bevor es von einem Ventilator in die Atmosphäre abgegeben wird.
5. Liquid Circulation: The absorbent collects in a circulating liquid pool at the bottom of the tower. Es wird durch eine Wasserpumpe unter Druck gesetzt und dann erneut von der Spitze des Turms versprüht und zirkuliert, bis die Wirkstoffe aufgebraucht und ersetzt sind.

II. Strukturkomponenten
- Turmkörper: Dieser einteilige, schweißfreie und korrosionsbeständige Turm besteht aus PPH-Material (modifiziertes Polypropylen) und ist für saure und alkalische Umgebungen geeignet.
- Packungsschicht: PP-Kugelringe und Raschig-Ringe werden häufig verwendet, um die Oberfläche zu vergrößern, die Kontaktzeit zwischen Gas und Flüssigkeit zu verlängern und die Reinigungseffizienz zu verbessern.
- Sprühsystem: Bestehend aus Düsen, Rohren und einer Wasserpumpe. Die Düsen versprühen die absorbierende Flüssigkeit gleichmäßig und bilden einen Flüssigkeitsfilm, der die Verpackungsoberfläche bedeckt.
- Demisting Layer: Prevents water carryover and ensures dry outlet gas.

III. Technische Merkmale
- High Purification Efficiency: Over 95% can be achieved.
- Corrosion Resistance and Lightweight: PPH material is acid- and alkali-resistant, age-resistant, and suitable for harsh operating conditions.
- Low Operating Resistance: Windage is generally between 200 and 600 Pa, resulting in excellent energy savings.
- Easy Maintenance: Simple structure, easy operation, and a compact footprint.

IV. Anwendungsbereich: Geeignet für die Reinigung verschiedener saurer und alkalischer Abgase wie Schwefelsäurenebel, Chlorwasserstoff und Ammoniak in Branchen wie Chemie, Galvanik, Labor und Metallurgie.
