Ⅰ.. Funktionsprinzip des horizontalen Sprühturms
Der horizontale Sprühturm ist eine effiziente Gasreinigungsanlage, die hauptsächlich zur Behandlung von Schadstoffen in Industrieabgasen wie Säurenebel, Alkalinebel, organischen Gasen und Partikeln eingesetzt wird.
1. Gas-Flüssigkeits-Kreuzstromkontakt
- Abgaseinleitung: Das Abgas wird durch das Ventilatorsystem in den horizontalen Turmkörper eingeleitet, normalerweise von einer Seite oder der Mitte des Turmkörpers.
- Luftströmungsrichtung: Das Abgas strömt im Turmkörper horizontal, senkrecht zur Bewegungsrichtung der Sprühflüssigkeit und bildet einen Kreuzstromkontakt.
- Widerstand reduzieren: Dieses horizontale Luftstromdesign reduziert effektiv den Strömungswiderstand des Systems und reduziert den Energieverbrauch des Lüfters.
2. Sprühen und Absorbieren
- Sprinkleranlage: Im Turm ist eine Hochdruckdüse angebracht, um die absorbierte Flüssigkeit (Wasser oder chemisches Reagenz) zu zerstäuben und zu feinen Tröpfchen zu versprühen.
- Funktion der Füllschicht: Das Abgas strömt durch die Füllschicht (z. B. Kugelring und Lassi-Ring) und kommt vollständig mit dem Flüssigkeitsfilm auf der Fülleroberfläche in Kontakt, wodurch die Gas-Flüssigkeit-Kontaktfläche vergrößert wird.
- Physikalische und chemische Absorption: Schadstoffe werden durch physikalische Adsorption oder chemische Reaktionen (z. B. Säure-Base-Neutralisation) absorbiert oder in harmlose Stoffe umgewandelt.
3. Entnebelung und Emission
- Beschlagentfernungsgerät: Das gereinigte Gas strömt durch die Beschlagentfernungsschicht (Zyklonplatte oder Lascill-Ringfüller), um die mitgerissenen Flüssigkeitströpfchen zu entfernen und eine Sekundärkontamination zu verhindern.
- Saubere Emission: Das behandelte Gas wird auf der anderen Seite des Turms abgeführt, um den Umweltschutzstandards zu entsprechen.
4. Schleife und Verarbeitung
- Flüssigkeitszirkulation: Die Sprühflüssigkeit wird am Boden des Turms gesammelt und wiederverwendet, nachdem sie von der Umwälzwasserpumpe unter Druck gesetzt wurde, um die Betriebskosten zu senken.
- Abfallflüssigkeitsbehandlung: Abfallflüssigkeit regelmäßig wechseln oder behandeln, um eine Anreicherung von Verunreinigungen zu vermeiden und die Reinigungseffizienz zu beeinträchtigen.
II. Strukturelle Designanalyse für horizontale Sprühtürme
Horizontale Sprühtürme zeichnen sich durch eine kompakte Bauweise aus und eignen sich daher für industrielle Anwendungen mit begrenztem Platzangebot.
1. Turmstruktur
- Form und Material: Horizontale zylindrische oder quadratische Struktur aus korrosionsbeständigen Materialien (wie PP, FRP und Edelstahl 304/316).
- Modulares Design: Segmentierte Flanschverbindungen erleichtern den Transport und die Installation und passen sich an unterschiedliche Luftstromraten an.
2. Sprühsystem
- Düsenanordnung: Die horizontale, mehrschichtige Anordnung gewährleistet eine gleichmäßige Flüssigkeitsabdeckung und verbessert die Effizienz des Gas-Flüssigkeits-Kontakts.
- Auswahl der Sprühflüssigkeit: Wasser oder chemische Reagenzien wie Säure- oder Alkalilösungen werden basierend auf der Abgaszusammensetzung ausgewählt, um die Absorption zu verbessern.
3. Verpackungsschicht
- Packungstyp: Hocheffiziente Packungen wie Pall-Ringe und Raschig-Ringe bieten eine große Oberfläche und einen geringen Widerstand.
- Schichtaufbau: Mehrere Packungsschichten optimieren die Gas-Flüssigkeits-Verteilung und verhindern Verstopfungen und Kanalbildung.
4. Entfeuchtungsschicht
- Demistertyp: Zyklonplatten oder Raschig-Ringe entfernen effektiv mitgerissene Flüssigkeitströpfchen aus dem Gas.
- Anti-Tröpfchen-Mitnahme: Stellt sicher, dass das Abgas frei von Tröpfchen ist, um Korrosion oder Kontamination der nachgeschalteten Ausrüstung zu verhindern.
5. Zirkulationssystem
- Umlaufwassertank: Befindet sich am Boden des Turms, sammelt die Sprühflüssigkeit und ist mit einer Füllstandskontrolle und pH-Überwachung ausgestattet.
- Umwälzpumpe: Hergestellt aus korrosionsbeständigen Materialien (z. B. Kunststoff oder Edelstahl), um einen langfristig stabilen Betrieb zu gewährleisten.
6. Hilfsstrukturen

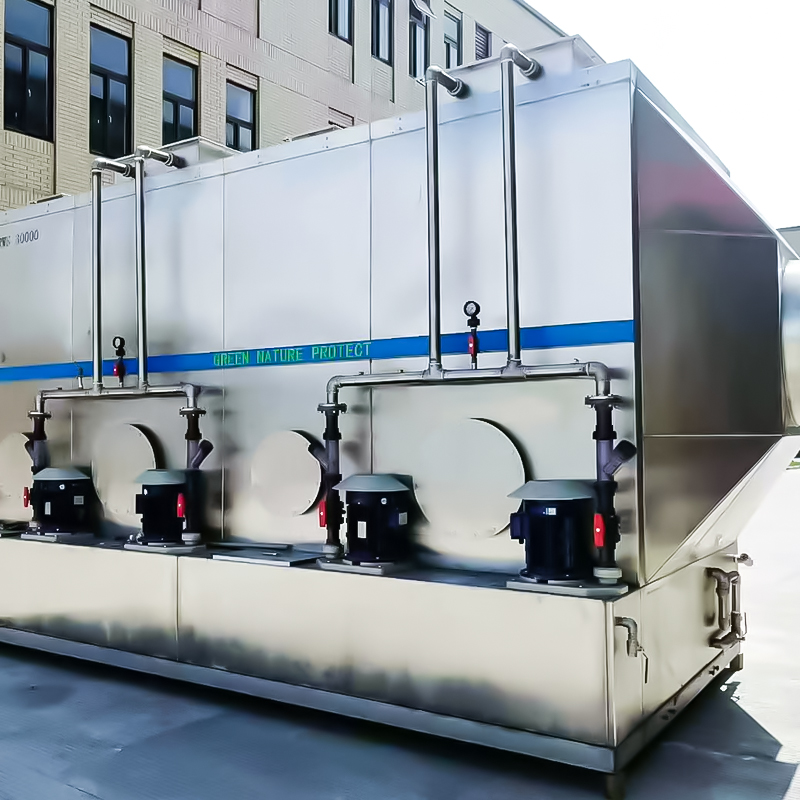

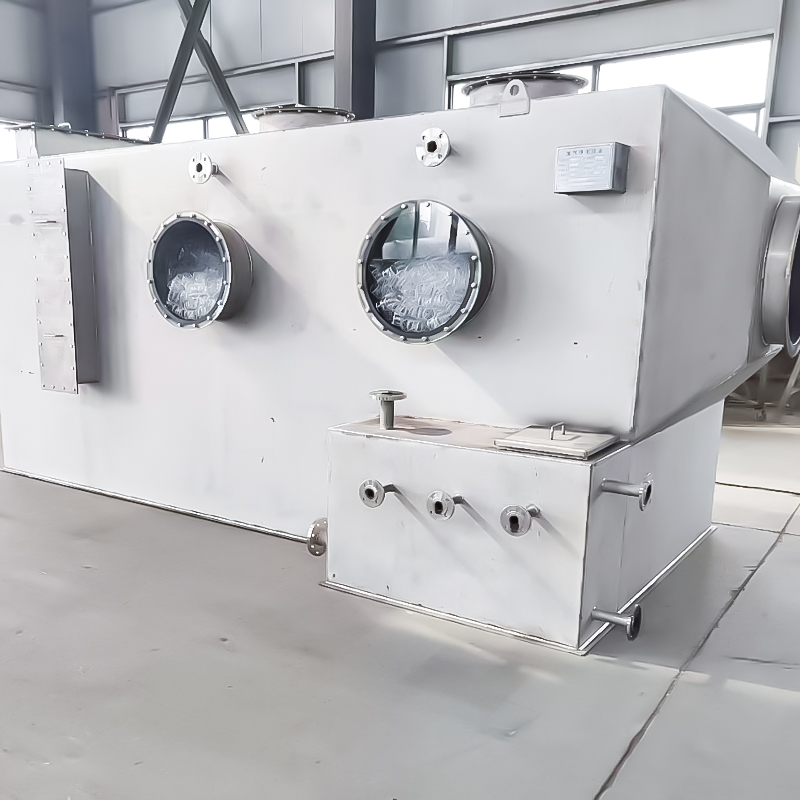

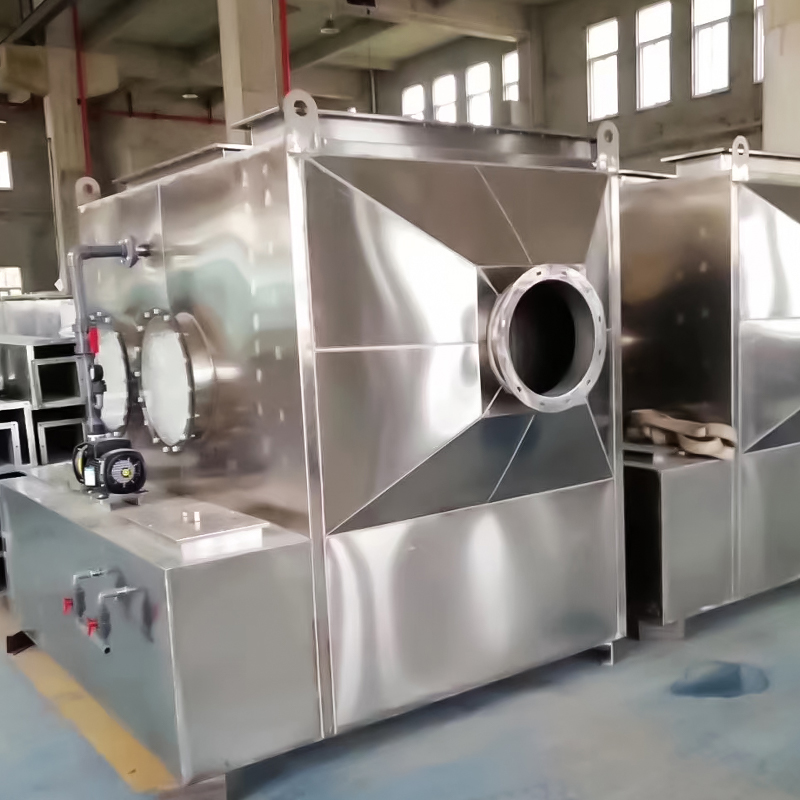

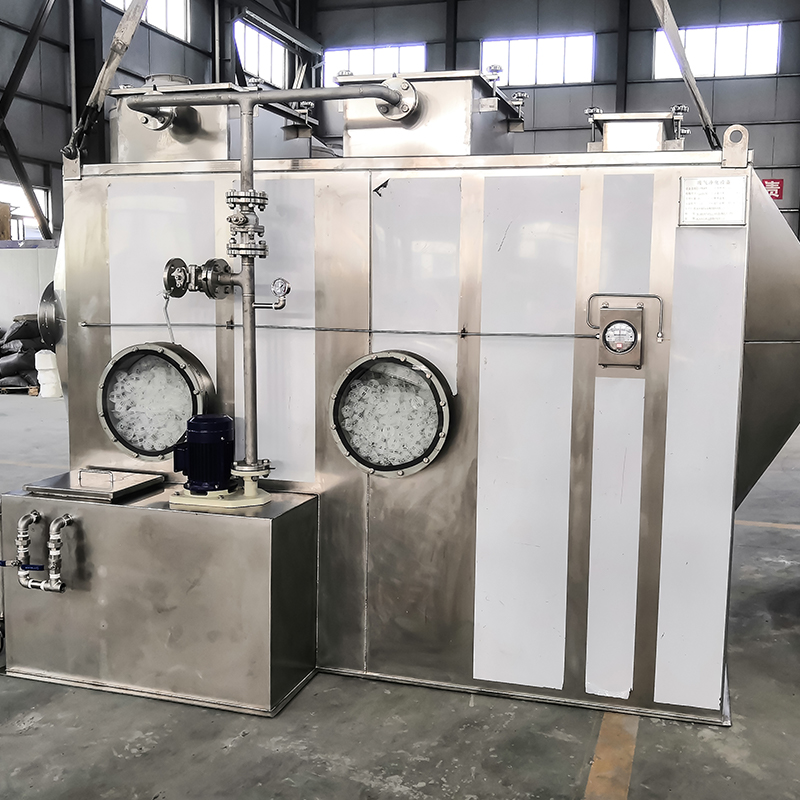

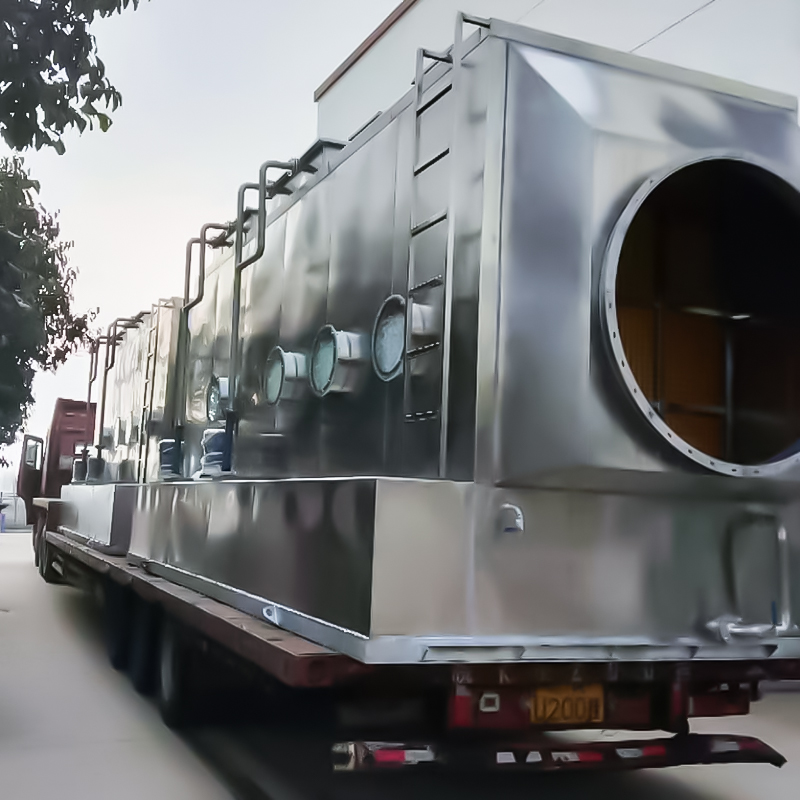

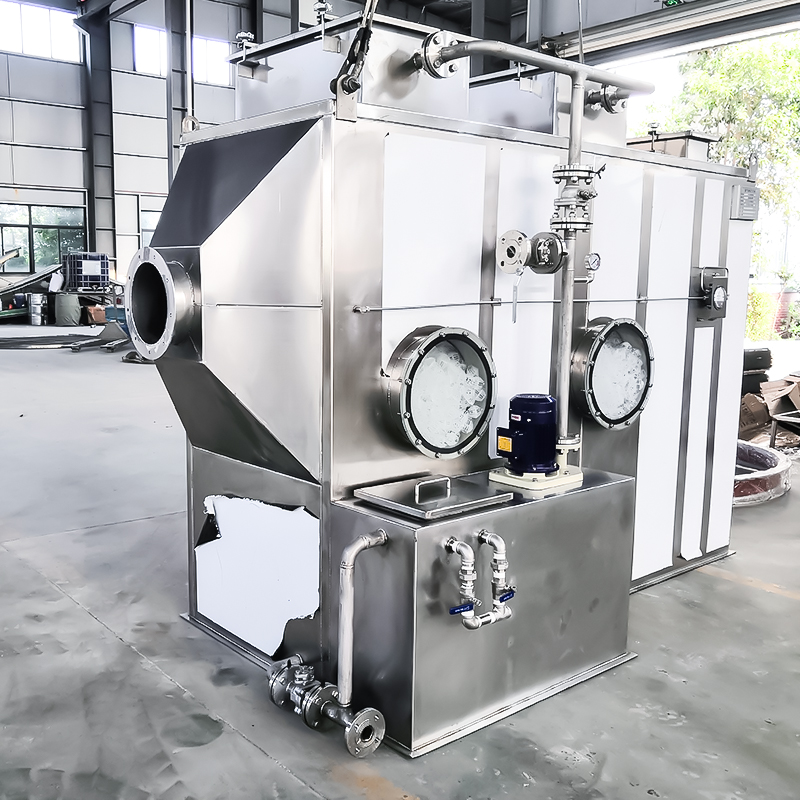

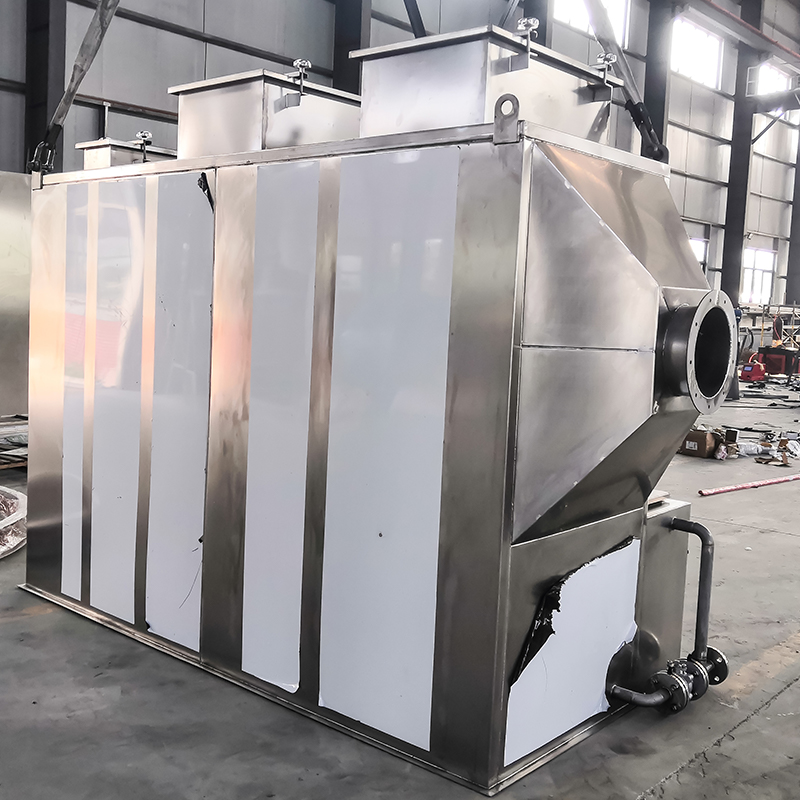

- Inspektionsöffnungen und Beobachtungsfenster: Zur einfachen Wartung und Inspektion sind transparente Inspektionsfenster und Inspektionsöffnungen vorhanden.
- Stützen und Vorrichtungen: Stabile Stützen und Vorrichtungen gewährleisten einen stabilen Gerätebetrieb.
III. Vorteile des horizontalen Sprühturms
- Effiziente Reinigung: Die Reinigungseffizienz erreicht mehr als 90 %, geeignet für eine Vielzahl von Schadstoffen.
- Platzsparend: Horizontale Bauweise, abgesenkte Höhe, geeignet für die Innenaufstellung.
- Niedrige Betriebskosten: Sprühflüssigkeit recyceln, um den Wasserverbrauch und den Verbrauch chemischer Reagenzien zu reduzieren.
- Korrosionsbeständigkeit: Verwenden Sie korrosionsbeständige Materialien, um sich an saure und alkalische Umgebungen anzupassen und eine lange Lebensdauer zu gewährleisten.
- Bequeme Wartung: einfache Struktur, bequeme Wartung und reduzierte Wartungskosten.
IV. Design-Schlüsselpunkte
- Analyse der Abgasparameter: Bestimmen Sie die Turmabmessungen und den Packungstyp basierend auf der Zusammensetzung, Konzentration, Temperatur und Durchflussrate des Abgases.
- Kontrolle des Gas-Flüssigkeits-Verhältnisses: Gestalten Sie die Durchflussrate der Sprühflüssigkeit rational, um ausreichenden Kontakt und Absorption sicherzustellen.
- Materialauswahl: Wählen Sie geeignete Turmmaterialien basierend auf ihren korrosiven Eigenschaften aus, z. B. PP und Edelstahl.
- Sicherheitsmaßnahmen: Installieren Sie explosionsgeschützte Geräte und Gasüberwachung, um einen sicheren Betrieb zu gewährleisten.
Basierend auf der obigen Analyse sind horizontale Sprühtürme mit ihrer hohen Effizienz, Kompaktheit und Korrosionsbeständigkeit zu unverzichtbaren Geräten für die industrielle Abgasbehandlung geworden. Sie sind unter verschiedenen Betriebsbedingungen umfassend einsetzbar und helfen Unternehmen, Umweltstandards zu erreichen.
| Der horizontale Sprühturm kann ein Luftvolumen von 5.000 bis 30.000 m³ bewältigen und kann an den tatsächlichen Bedarf angepasst werden. |
| Seriennummer | Name | Spezifikation (Länge * Breite * Höhe, Einheit: mm) | Einheit | Menge | Bemerkungen |
| 1 | Horizontaler Sprühturm (Förderluftmenge: 5000 m³/h) | 2500 (einschließlich Größe mit variablem Durchmesser) * 1200 (ohne Wassertankgröße) * 1800 | Set | 1 | 1. Zu den Ausrüstungsmaterialien gehören PP, Edelstahl 304 und FRP, wobei die Dicken an die spezifischen Werksanforderungen angepasst sind.
2. Leerturmgeschwindigkeit: 1,5 Meter pro Sekunde;
3. Einschichtiges Sprühsystem mit 4 × 4-Zoll-Spiraldüsen;
4. Einzelschicht aus Pall-Ringen mit einem Durchmesser von 50 mm, Packung ≥600 mm;
5. Einzelschicht aus PP-Drahtgeflecht-Tropfenabscheider ≥200 mm;
6. Zwei Ø500 mm transparente Inspektionsöffnungen aus gehärtetem Glas;
7. Einlass-/Auslassdurchmesser: 400 mm;
8. Ein integrierter Chemikalien-Dosiertank an der Seite;
9. Ein Ablassanschluss, ein Überlaufanschluss, ein manuelles/automatisches, schwimmerbetriebenes Wassernachfüllsystem; |
| - | Umwälzpumpe | 1,5 kW | Set | 1 | Vertikale säure- und alkalibeständige PP-Korrosionsschutzpumpe, Fördermenge: 169 m³/h, Hubhöhe: 15 m, zweistufiger energieeffizienter Motor |
| 2 | Horizontaler Sprühturm (Förderluftmenge: 10.000 m³/h) | 3000 (einschließlich Größe mit variablem Durchmesser) * 1500 (ohne Wassertankgröße) * 1800 | Set | 1 | 1) Zu den Ausrüstungsmaterialien gehören PP, Edelstahl 304 und FRP, deren Dicken an die spezifischen Werksanforderungen angepasst sind.
2) Leerturmgeschwindigkeit: 1,5 Meter pro Sekunde;
3) Eine Sprühschicht mit sechs 4-Zoll-Spiraldüsen;
4) Eine Schicht Pall-Ringe mit einem Durchmesser von 50 mm und einer Packung von ≥600 mm;
5) Eine Schicht PP-Drahtgeflecht-Tropfenabscheider ≥200 mm;
6) Zwei Ø500 mm transparente Inspektionsöffnungen aus gehärtetem Glas;
7) Einlass-/Auslassdurchmesser: ￠600 mm;
8) Ein integrierter Chemikalien-Dosiertank an der Seite.
9) Ein Ablassanschluss, ein Überlaufanschluss, ein manuelles/automatisches, schwimmerbetriebenes Wassernachfüllsystem; |
| - | Umwälzpumpe | 2,2 kW | Set | 1 | Vertikale säure- und alkalibeständige PP-Korrosionsschutzpumpe, Fördermenge: 24 m³/h, Hubhöhe: 20 m, zweistufiger energieeffizienter Motor |
| 3 | Horizontaler Sprühturm (Förderluftvolumen: 15.000 m³/h) | 3600 (einschließlich Größe mit variablem Durchmesser) * 1500 (ohne Wassertankgröße) * 1800 | Set | 1 | 1. Zu den Ausrüstungsmaterialien gehören PP, Edelstahl 304 und FRP, wobei die Dicken an die spezifischen Werksanforderungen angepasst sind.
2. Leerturmgeschwindigkeit: 1,5 Meter pro Sekunde;
3. Einschichtiges Sprühsystem mit 8 1/4-Zoll-Spiraldüsen;
4. Einzelschicht aus Pall-Ringen mit einem Durchmesser von 50 mm, Packung ≥600 mm;
5. Einzelschicht aus PP-Drahtgeflecht-Tropfenabscheider ≥200 mm;
6. Zwei Ø500 mm transparente Inspektionsöffnungen aus gehärtetem Glas;
7. Einlass-/Auslassdurchmesser: 700 mm;
8. Ein integrierter Chemikalien-Dosiertank an der Seite;
9. Ein Ablassanschluss, ein Überlaufanschluss, ein manuelles/automatisches, schwimmerbetriebenes Wassernachfüllsystem; |
| - | Umwälzpumpe | 3,75 kW | Set | 1 | Vertikale säure- und alkalibeständige PP-Korrosionsschutzpumpe, Durchfluss: 28 m³/h, Hub: 28 m, zweistufiger energieeffizienter Motor |
| 4 | Horizontaler Sprühturm (Förderluftmenge: 20.000 m³/h) | 4200 (einschließlich Größe mit variablem Durchmesser) * 1500 (ohne Wassertankgröße) * 1800 | Set | 1 | 1) Zu den Ausrüstungsmaterialien gehören PP, Edelstahl 304 und FRP, wobei die Dicken an die spezifischen Werksanforderungen angepasst sind.
2) Leerturmgeschwindigkeit: 1,5 Meter pro Sekunde;
3) Eine Sprühschicht mit 8 1/4-Zoll-Spiraldüsen;
4) Eine Schicht Pall-Ringe mit einem Durchmesser von 50 mm und einer Packung von ≥600 mm;
5) Eine Schicht PP-Drahtgeflecht-Tropfenabscheider ≥200 mm;
6) Zwei Ø500 mm transparente Inspektionsöffnungen aus gehärtetem Glas;
7) Einlass-/Auslassdurchmesser: 800 mm;
8) Ein integrierter Chemikalien-Dosiertank an der Seite.
9) Ein Ablassanschluss, ein Überlaufanschluss, ein manuelles/automatisches, schwimmerbetriebenes Wassernachfüllsystem; |
| | | | | |
| | Umwälzpumpe | 3,75 kW | Set | 1 | Vertikale, trocken laufende, korrosionsbeständige PP-Pumpe
Durchflussmenge: 28 m³/h
Förderhöhe: 28 m
Energieeffizienzmotor der Stufe 2
Marke: Riyiguobao |
| 5 | Horizontaler Sprühturm (Förderluftmenge: 25.000 m³/h) | 4100 (einschließlich Größe mit variablem Durchmesser) * 2000 (ohne Wassertankgröße) * 1900 | Set | 1 | 1. Zu den Ausrüstungsmaterialien gehören PP, Edelstahl 304 und FRP, wobei die Dicken an die spezifischen Werksanforderungen angepasst sind.
2. Leerturmgeschwindigkeit: 1,5 Meter pro Sekunde;
3. Einschichtiges Sprühsystem mit 10 4-Zoll-Spiraldüsen;
4. Einzelschicht aus Pall-Ringen mit einem Durchmesser von 50 mm, Packung ≥600 mm;
5. Einzelschicht aus PP-Drahtgeflecht-Tropfenabscheider ≥200 mm;
6. Zwei Ø500 mm transparente Inspektionsöffnungen aus gehärtetem Glas;
7. Einlass-/Auslassdurchmesser: ￠900 mm;
8. Ein integrierter Chemikalien-Dosiertank an der Seite;
9. Ein Ablassanschluss, ein Überlaufanschluss, ein manuelles/automatisches, schwimmerbetriebenes Wassernachfüllsystem; |
| - | Umwälzpumpe | 5,5 kW | Set | 1 | Vertikale säure- und alkalibeständige PP-Korrosionsschutzpumpe, Durchfluss: 38 m³/h, Hub: 32 m, zweistufiger energieeffizienter Motor, Marke: Rizhao Guobao; |
| 6 | Horizontaler Sprühturm (Förderluftmenge: 30.000 m³/h) | 4500 (einschließlich Größe mit variablem Durchmesser) * 2000 (ohne Wassertankgröße) * 1900 | Set | 1 | 10. Zu den Ausrüstungsmaterialien gehören PP, Edelstahl 304 und FRP, wobei die Dicken auf die spezifischen Fabrikanforderungen zugeschnitten sind.
11. Leerturmgeschwindigkeit: 1,5 Meter pro Sekunde;
12. Einschichtiges Sprühsystem mit 13 4-Zoll-Spiraldüsen;
13. Einzelschicht aus Pall-Ringen mit einem Durchmesser von 50 mm, Packung ≥600 mm;
14. Einzelschicht aus PP-Drahtgeflecht-Tropfenabscheider ≥200 mm;
15. Zwei Ø500 mm transparente Inspektionsöffnungen aus gehärtetem Glas;
16. Einlass-/Auslassdurchmesser: ￠1000 mm;
17. Ein integrierter Chemikalien-Dosiertank an der Seite.
Ein Ablassanschluss, ein Überlaufanschluss, ein manuelles/automatisches schwimmerbetriebenes Wassernachfüllsystem; |
| - | Umwälzpumpe | 7,5 kW | Set | 1 | Vertikale säure- und alkalibeständige PP-Korrosionsschutzpumpe, Durchfluss: 50 m³/h, Hub: 38 m, zweistufiger energieeffizienter Motor, Marke: Rizhao Guobao; |
| - | Andere Spezifikationen
Nicht standardmäßige Anpassung | - | - | - |
