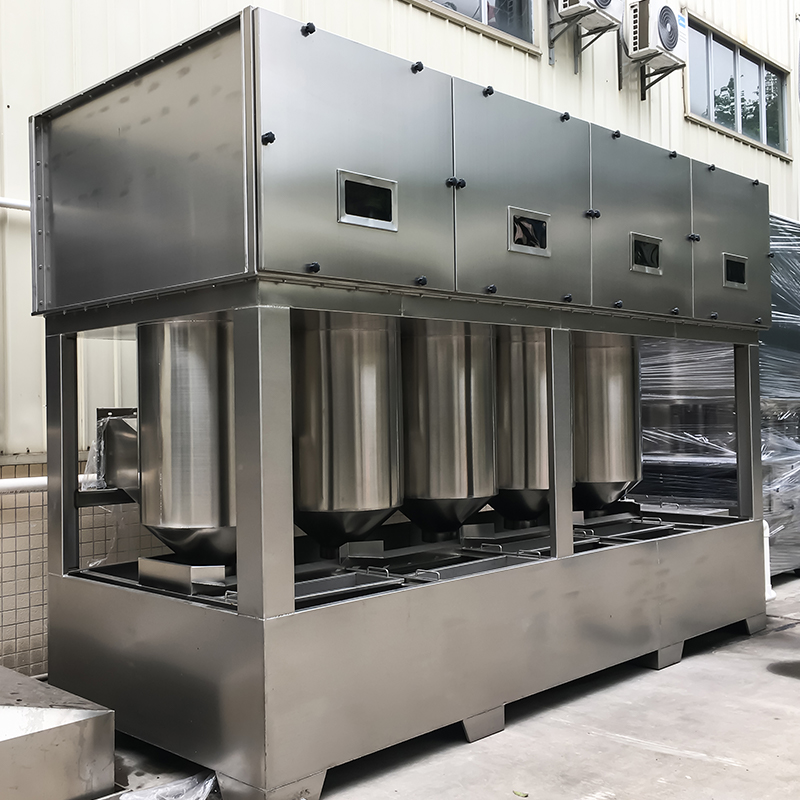

Hybrid-Zyklon-Sprühturm

Der Hybrid Cyclone Tower (auch bekannt als „Cyclone Hybrid Spray Tower“ oder „Hybrid Cyclone Tower“)

Hierbei handelt es sich um ein Nassreinigungsgerät, das eine Hochgeschwindigkeits-Zyklon-Zentrifugalabscheidung mit einer mehrschichtigen Sprühabsorption in einem einzigen Turm vereint. Es verbindet fünf Mechanismen: Trägheit, Zentrifugation, Kollision, Emulgierung und Absorption und vervollständigt so den gesamten Prozess der „Partikelabscheidung, gasförmigen Schadstoffabsorption, Entfeuchtung und Entwässerung“ innerhalb desselben Geräts.

I. Funktionsprinzip (Vier-Schritte-Integration)

1. Zyklonische Mitnahme

Staub- oder schadstoffbeladenes Abgas gelangt unter dem Unterdruck des Ventilators tangential in den „Zyklongenerator“ (Leitschaufelzyklon) am Boden des Turms. Der Luftstrom wird sofort auf 15–25 m/s beschleunigt, wodurch ein stark verwirbeltes Strömungsfeld entsteht.

2. Gas-Flüssigkeits-Emulgierung

Eine Umwälzpumpe am Boden des Turms fördert die Absorptionsflüssigkeit (Wasser, Alkalilösung oder Oxidationsmittel) zur Spiraldüse am oberen Ende des Turms, wo sie im Gegenstrom versprüht wird. Unter der Wirkung des Hochgeschwindigkeits-Zyklonstroms werden die Flüssigkeitströpfchen geschert und in mikrometergroße Tröpfchen zerstäubt, die dann gründlich mit dem wirbelnden Luftstrom vermischt werden, um ein „Gas-Flüssigkeits-Emulsionssystem“ zu bilden. • Partikel: Durch die Zentrifugalkraft werden sie zur Turmwand geschleudert, wo sie mit dem Flüssigkeitsfilm kollidieren und nach unten getragen werden.
• Gasförmige Schadstoffe (HCl, NH₃, BTEX usw.): Lösen, neutralisieren oder oxidieren in der Emulgierzone.

3 Zentrifugale Trennung
Das emulgierte System gelangt in den „konvergierenden-divergierenden“ Zentrifugenzylinder, wo der Strömungsradius allmählich abnimmt und die Zentrifugalkraft exponentiell zunimmt. Tröpfchen und Staubpartikel mit hoher Dichte werden gegen die Wände geschleudert und fließen entlang der Wände nach unten in den Sumpf. Das gereinigte Trockengas konvergiert zur Mittelachse und steigt auf.

4 Verpackung Feinwäsche Entfeuchtung
Der aufsteigende Luftstrom strömt dann durch eine oder zwei Packungsschichten (Pall-Ringe oder Hohlkugeln) und einen sekundären Sprühnebel, um restliche Verunreinigungen weiter zu entfernen. Eine gewellte Platte oder ein Drahtgeflecht-Demister an der Oberseite fängt mitgerissene Tröpfchen ab und das Reingas wird schließlich vom Ventilator entsorgt, um den Standards zu entsprechen.
Der gesamte Prozess umfasst einen geschlossenen Flüssigkeitskreislauf, und Sedimente werden regelmäßig durch einen Schaber oder ein Schlammentfernungsgerät entfernt.

II. Strukturelle Merkmale
• Integriertes Design: Wirbelabschnitt, Sprühabschnitt, Füllabschnitt, Entfeuchtungsabschnitt, integriert vier Funktionen und nimmt bei gleichem Luftvolumen weniger als 60 % der Stellfläche eines herkömmlichen Sprühturms ein.
• Nicht verstopfende Düse: Verwendet eine Spiraldüse mit großem Durchmesser und einer internen Filterpatrone, wodurch sie weniger anfällig für Verstopfungen durch Farbreste und Fasern ist.
• Abnehmbares Wirbelmodul: Hergestellt aus SUS304/316L oder FRP, kann es bei Verschleiß entfernt und vollständig ersetzt werden.
• SPS-Steuerung mit variabler Frequenz: Passt die Lüftergeschwindigkeit automatisch an die Druckdifferenz an und spart so über 30 % Energie.

III. Anwendbare Gas-/Staubanwendungen
Überlegungen zum Design branchentypischer Schadstoffe
Automobil-/Möbelspritzlackierung Farbnebel, benzolbasierte VOCs, klebriger Staub Turmkörper: SUS304, Farbnebel-Flockungsmittel dem zirkulierenden Wasser zugesetzt
Hardware-Schleifen/Polieren Metallstaub (ölhaltig) Vorzyklon zur Entfernung großer Partikel, Turm mit Abstreifern ausgestattet
Chemisch/pharmazeutisch HCl, NH₃, HF, Dichlormethan Zweistufige Absorption: Nachalkali-/Oxidationslösung vor dem Wasser
Müllverbrennungs-/Kläranlage Geruch, NH₃, H₂S Turmkörper: FRP-Korrosionsschutz, zirkulierendes Wasser mit Natriumhypochlorit versetzt
Kessel-/Ofenabgase: Rauch, SO₂, NOₓ Abkühlung auf <80 °C vor dem Turmeintritt

IV. Technische Leistungsindikatoren (typische Werte)
• Luftstrom: 5.000–80.000 m³/h (parallele Erweiterung möglich)
• Staubentfernungseffizienz: ≥99 % (Partikel ≥1 μm)
• Effizienz der Beschlagentfernung: ≥95 %
• Druckabfall: 800–1200 Pa
• Betriebstemperatur: ≤80°C (FRP); ≤150°C (SUS316L)

V. Vorteile gegenüber herkömmlichen Sprühtürmen
① Durch die zentrifugale Vorabscheidung wird die Füllmenge um 70 % reduziert, sodass es weniger zu Verstopfungen kommt.
② Der rotierende Luftstrom verbessert den Stoffaustausch und erhöht die Reinigungseffizienz bei Geräten gleichen Volumens um über 15 %.
③ Keine beweglichen Teile, was die Wartung vereinfacht, wobei die jährlichen Wartungskosten weniger als 2 % der Geräteinvestition betragen.

Der Hybrid-Zyklonturm nutzt einen gekoppelten Mechanismus des „Hochgeschwindigkeits-Zyklon-Mehrstufensprühens“, um gleichzeitig Partikel einzufangen und gasförmige Schadstoffe zu absorbieren, selbst unter komplexen Betriebsbedingungen wie hochviskosem Staub, öligem Nebel, Verstopfung und hohem Luftvolumen. Es ist eine hochwirksame Wahl für die Abgasvorbehandlung oder Tiefenreinigung in Branchen wie Sprühen, Chemieingenieurwesen und Metallurgie.
